Linea finitura e letto di raffreddamento

Linea finitura e letto di raffreddamento
Paese

Germania

Norme di riferimento

IEC

Settore

Siderurgia

Realizzazione

Giugno 2018

Tecnologia utilizzata

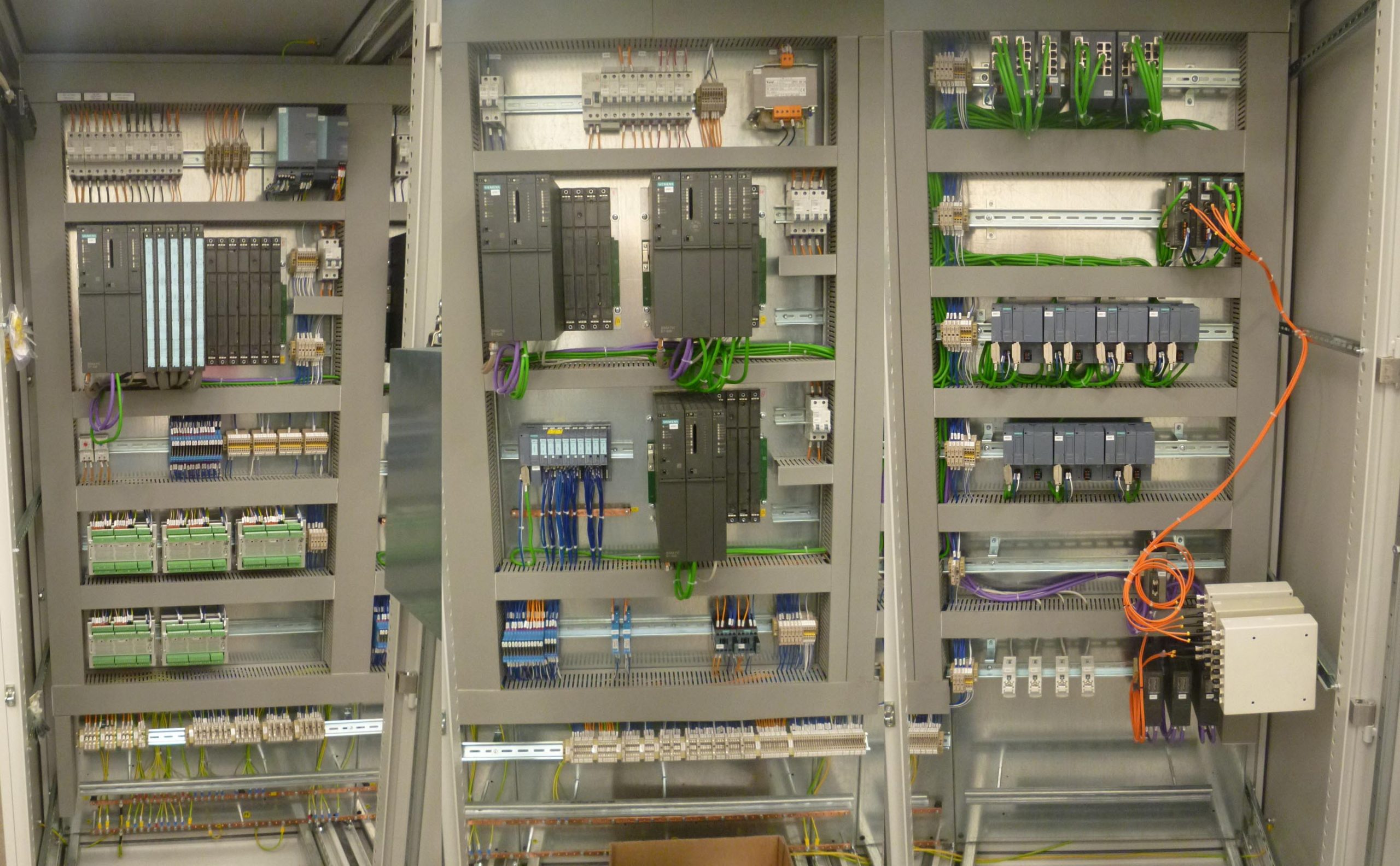

  • PLC: Siemens, tre CPU per la gestione dedicata delle tre zone dell'impianto più una quarta CPU SAFE per la gestione delle sicurezze dell'intera area
  • HMI: Siemens

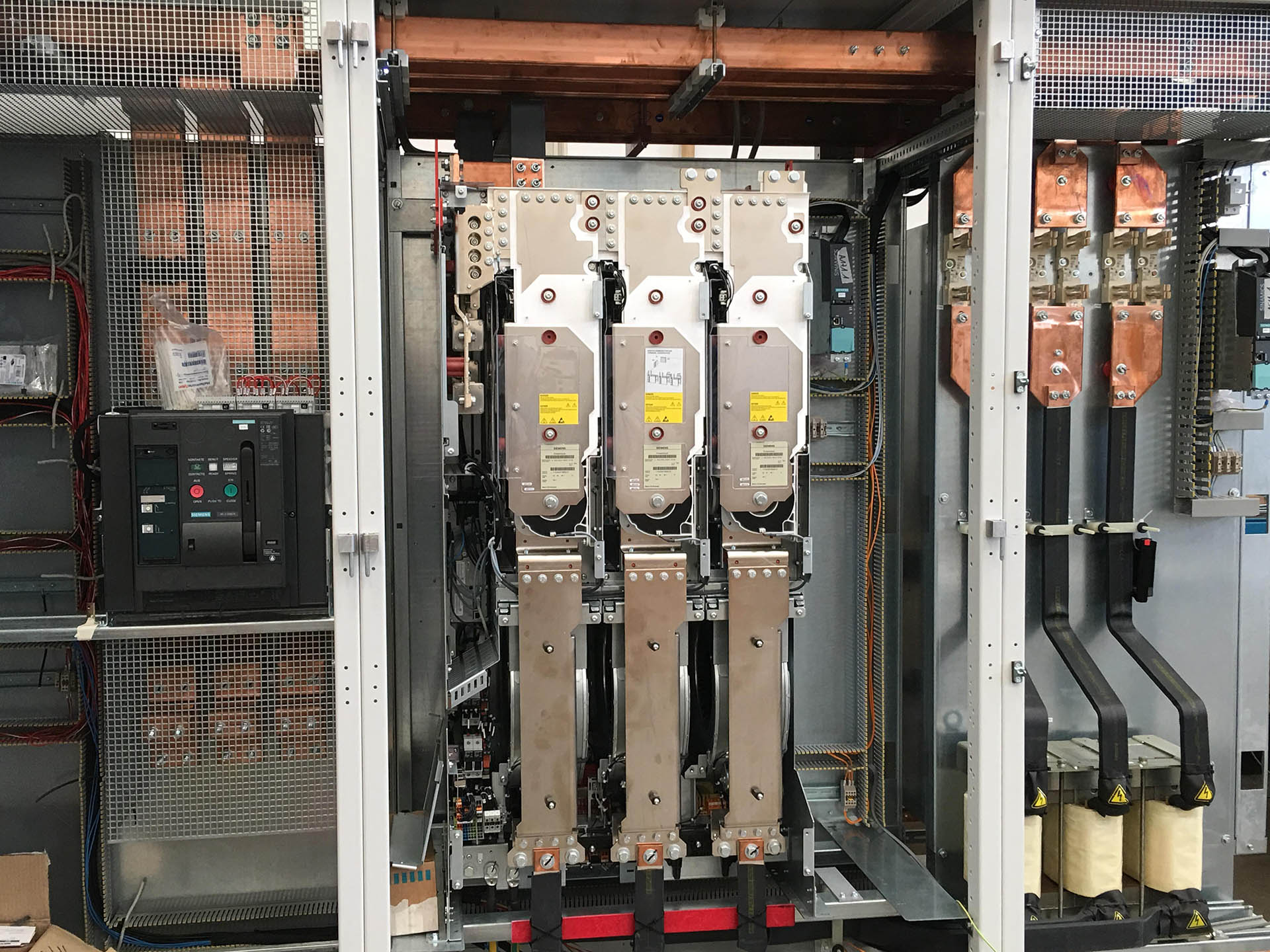

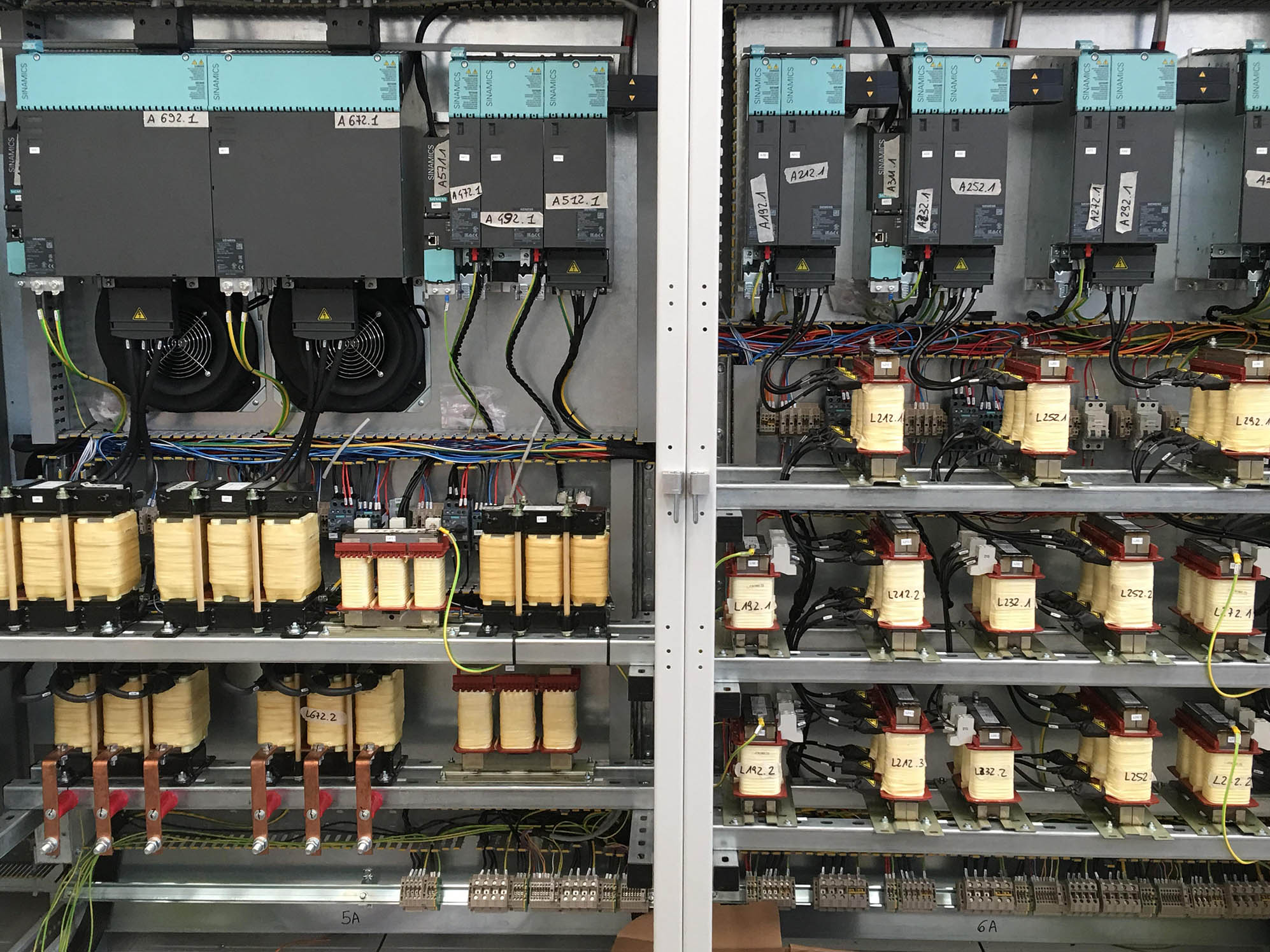

  • Drives: Siemens S120 con Line Modules e Motor Modules separati per garantire flessibilità, performance
Descrizione della fornitura

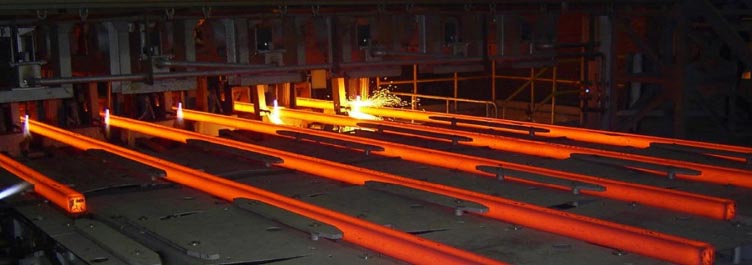

Completamento della linea di laminazione, con letto di raffreddamento e linea di finitura.

Elementi distintivi

Sistema realizzato completamente con periferia decentrata in Profinet, scelta tacnica adottata per minimizzare la stesura di cablaggi hardwired
Gestione e controllo di tutti gli steps di lavorazione dalla control room centralizzata sovrastante l’impianto di estese dimensioni per garantire anche un punto di vista reale su tutta la linea, oltre che la visibilità elettronica garantita da HMI e Monitor di grandi dimensioni

Vantaggi per il cliente

Gli obiettivi del progetto sono dunque la progettazione e realizzazione di apparecchiature elettriche con sistemi DC Bus che contribuiscono a ridurre i cavi, risparmiare spazio, ridurre i costi ed aumentare l’affidabilità nonchè recuperare energia. Questo in quanto le batterie di condensatori sul bus in c.c. permettono il recupero dell’energia, assorbendo e restituendo energia ad ogni ciclo. Un unico alimentatore tra rete ed inverter che, collegati con bus in c.c., sfruttano il ricircolo di energia fra i vari inverter riuscendo ad immettere l’energia rigenerata in rete. Inoltre, allo stesso tempo, assorbono dalla rete solo la differenza di energia necessaria (totale assorbimento della corrente di tutti i circa 450 motori sui 7.000A)
